4-2×79 — это серия центробежных вентиляторов большого-воздухового-объема с двойным-всасыванием и ременным приводом типа E. Доступные данные о производительности охватывают вентиляторы типоразмеров от 8E до 20E для промышленной вентиляции и подачи воздуха, требующие высокого расхода воздуха при умеренном общем давлении.
Выбор вентилятора должен основываться на требуемом расходе воздуха, общем давлении, плотности газа, сопротивлении системы и рабочем запасе, а не только на размере вентилятора.
Создан для большого объема воздуха

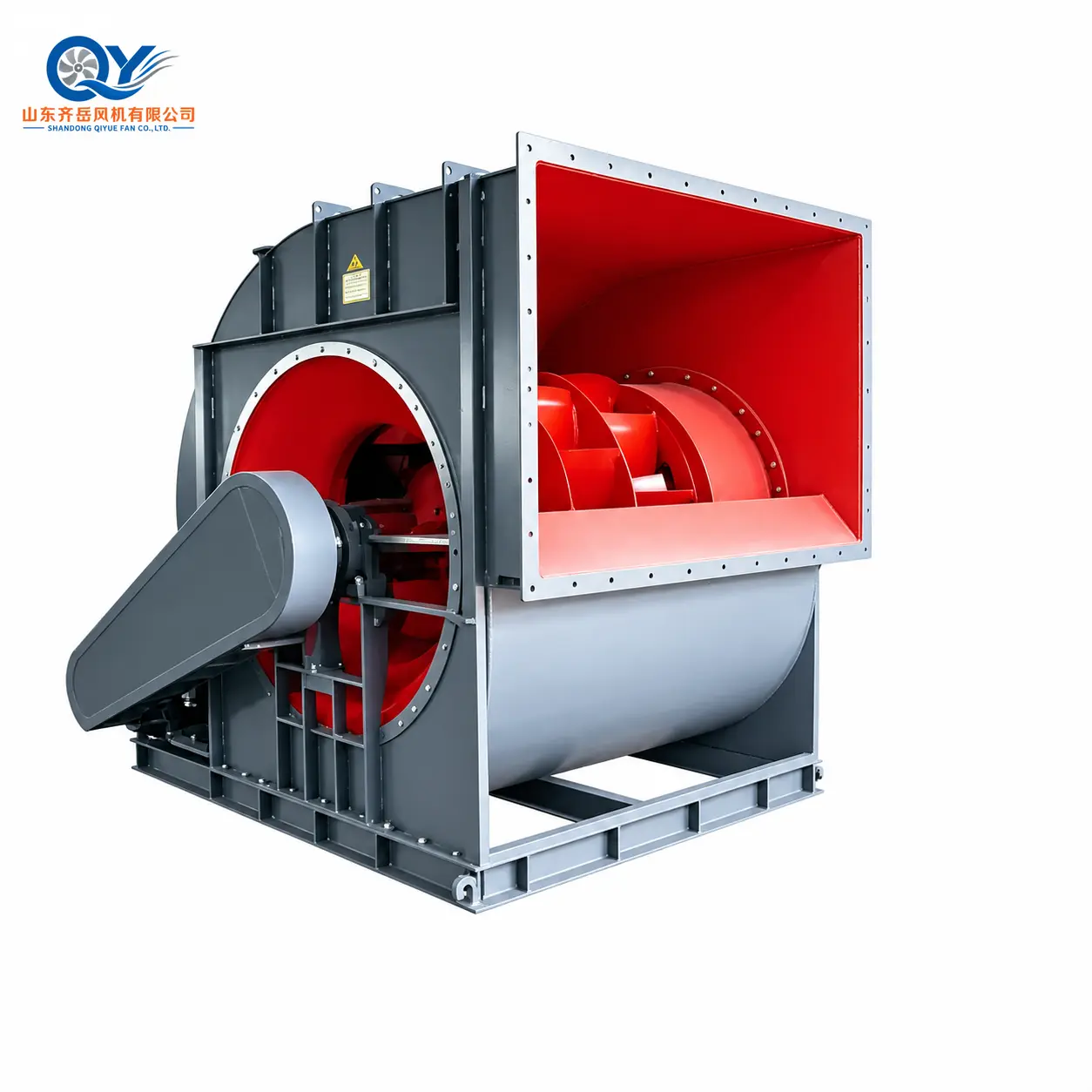

В модели 4-2×79 используется центробежная конструкция с двойным впуском, поэтому воздух поступает в рабочее колесо с обеих сторон. Эта конфигурация подходит для применений, где один вентилятор должен обрабатывать большой объем воздуха, поддерживая при этом необходимое давление в системе.
В графике производительности используются конфигурации ременного-привода типа E. Для каждого размера вентилятора доступны различные скорости вращения и номиналы двигателей, поэтому рабочую точку можно подобрать в соответствии с требованиями проекта.
Диапазон производительности в зависимости от размера вентилятора
В таблице ниже приведены минимальный и максимальный опубликованный рабочий диапазон для каждого размера вентилятора 4–2×79.
Подробная производительность по скорости
Опубликованные рабочие диапазоны для конфигураций ременного-привода типа E. Каждая строка представляет определенную скорость вращения и рекомендуемую конфигурацию двигателя.
В каждой строке суммированы минимальные и максимальные опубликованные значения рабочих-баллов при указанной скорости вращения.
Окончательный выбор вентилятора и двигателя должен быть подтвержден с учетом требуемого расхода воздуха, общего давления, плотности газа, сопротивления системы и рабочего запаса.
Подтвердите размеры после дежурства-Выбор точки
График производительности охватывает несколько размеров вентиляторов, скоростей вращения и конфигураций двигателей. Поскольку окончательная компоновка зависит от выбранного размера вентилятора и конфигурации привода, установочные размеры необходимо сверить с контурным-чертежем конкретного проекта.
Предпочтительный или существующий размер вентилятора
Существующие размеры входных и выходных соединений
Доступное место для установки
Имеющаяся мощность и скорость двигателя при замене вентилятора
Требования к ориентации вращения/разгрузки
Проектное напряжение, частота и фаза
Большие объемы-промышленного воздуха-перевозки
Заводская вентиляция
Большие-приточные и вытяжные системы для промышленных зданий.
Технологический воздух
Системы с движением воздуха-, в которых поток воздуха и сопротивление системы определяют рабочую точку вентилятора.
Большие системы воздуховодов
Централизованные системы вентиляции, требующие высокого расхода воздуха через сети воздуховодов.
Проекты замены
Существующая замена большого центробежного вентилятора, для которой могут быть предоставлены данные о режиме работы и интерфейсе.
4-2×79 против 4-2×72
Оба семейства относятся к семейству центробежных вентиляторов с двойным-всасыванием, но их не следует рассматривать как взаимозаменяемые названия моделей. Выбор следует производить исходя из требуемой рабочей точки и условий проекта.
8E–20E
13,520–438,000 m³/h
226–2609 Па
Ременная передача типа Е
Выбирайте по рабочей точке, а не только по размеру вентилятора
Таблица производительности 4-2×79 включает несколько скоростей для каждого размера вентилятора. Отправьте необходимые условия эксплуатации, чтобы можно было вместе просмотреть размер, скорость и двигатель.
Требуемое общее или статическое давление (Па)
Тип газа и рабочая температура
Плотность газа или высота объекта, если применимо
Информация о сопротивлении воздуховода/системы
Требуемое напряжение/частота/фаза
Существующие размеры для проектов замены
Количество и страна назначения
4-Часто задаваемые вопросы о центробежных вентиляторах двойного всасывания 2×79
Каков диапазон расхода воздуха у вентилятора 4-2×79?
Согласно опубликованным данным производительности 8E–20E, расход воздуха варьируется от 13 520 до 438 000 м³/ч.
Какой диапазон общего давления доступен?
Опубликованные рабочие точки охватывают диапазон примерно от 226 до 2609 Па в зависимости от размера вентилятора и скорости вращения.
Какие размеры вентиляторов включены?
Доступный график производительности охватывает 8E, 10E, 12E, 14E, 16E, 18E и 20E.
4-2х79 прямой привод?
Данные о производительности на этой странице относятся к конфигурациям ременного-привода типа E.
Как выбрать правильную скорость?
Сопоставьте требуемый расход воздуха и давление с заявленным рабочим диапазоном, затем проверьте плотность газа, сопротивление системы, мощность двигателя и рабочий запас.
Может ли компания QIYUE FAN предоставить двигатель-для конкретного проекта?
Конфигурацию двигателя можно просмотреть в соответствии с выбранной рабочей точкой и требованиями к напряжению, частоте и фазе проекта.
Можно ли использовать этот вентилятор для проектов по замене?
При выборе замены следует учитывать существующие режимы работы вентилятора, направление вращения, присоединительные размеры, пространство для установки, данные двигателя, а также любые доступные чертежи или информацию на паспортной табличке вентилятора.
Отправьте необходимое место службы
Отправьте требуемый расход воздуха, общее давление, состояние газа и источник питания. QIYUE FAN может просмотреть размер вентилятора, скорость вращения и конфигурацию двигателя для вашего проекта.
