Центробежные вентиляторы-высокого давления
ВЕНТИЛЯТОР QIYUE · ПРОМЫШЛЕННЫЙ ПОТОК ВЫСОКОГО-ДАВЛЕНИЯ
Центробежные вентиляторы-высокого давления
Серии центробежных вентиляторов 8-09, 9-12, 9-19, 9-26 и 10-16 для высокоомных промышленных воздушных систем, принудительной подачи воздуха, обдува печей, пневмотранспорта и обдува технологического оборудования. Начните с требуемого расхода воздуха и давления, затем подтвердите подходящую серию вентилятора, исходя из фактической рабочей точки.
СЕМЕЙСТВО ПРОДУКТОВ
Для систем, в которых выбор вентилятора осуществляется по давлению и сопротивлению
Центробежные вентиляторы высокого-давления используются там, где воздушный поток должен преодолевать значительное сопротивление воздуховода, потерю давления в оборудовании, фильтры, сопла, компоненты печи или сопротивление-системы транспортировки. Подходящая серия определяется по полной рабочей точке, а не только по мощности двигателя или номеру модели.
Одного давления недостаточно.
Расход воздуха и давление должны быть подтверждены в одной и той же рабочей точке. Температура газа, состояние пыли, положение вентилятора, скорость двигателя, расположение трансмиссии и направление установки — все это может повлиять на окончательный выбор модели.
01 · ПРОДУКЦИЯ
Сравните пять серий центробежных вентиляторов высокого-давления
Эти пять серий охватывают различные направления потока промышленного воздуха под высоким-давлением. Описания ниже помогут определить отправную точку; окончательный выбор все равно необходимо сверить с фактическими данными производительности.
ПРОДУВКА ПЕЧИ · ПОДАЧА ВОЗДУХА ВЫСОКОГО-ДАВЛЕНИЯ

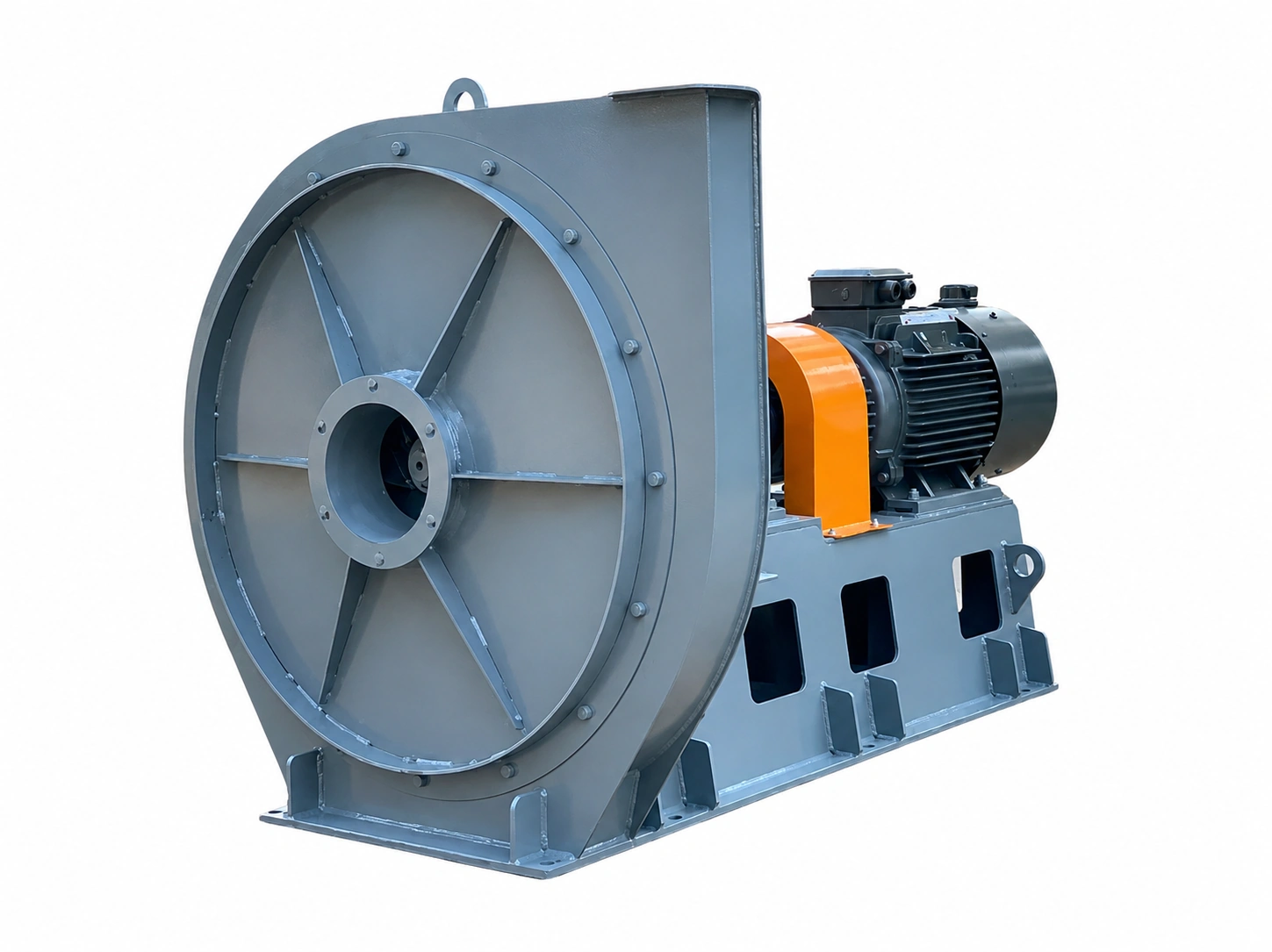

8-09 Центробежный вентилятор высокого давления
Направление вентилятора-высокого давления для обдува печи, подачи воздуха для горения-, промышленного технологического воздуха и рассмотренных задач по транспортировке чистого-воздуха, требующих более высокого давления.
РОЛЬ Подача высокого-давления
СИСТЕМА Печь/Процесс
ПРОВЕРЯТЬ Воздушный поток + давление
ВЫСОКОЕ СОПРОТИВЛЕНИЕ · ПОДАЧА ТЕХНОЛОГИЧЕСКОГО ВОЗДУХА

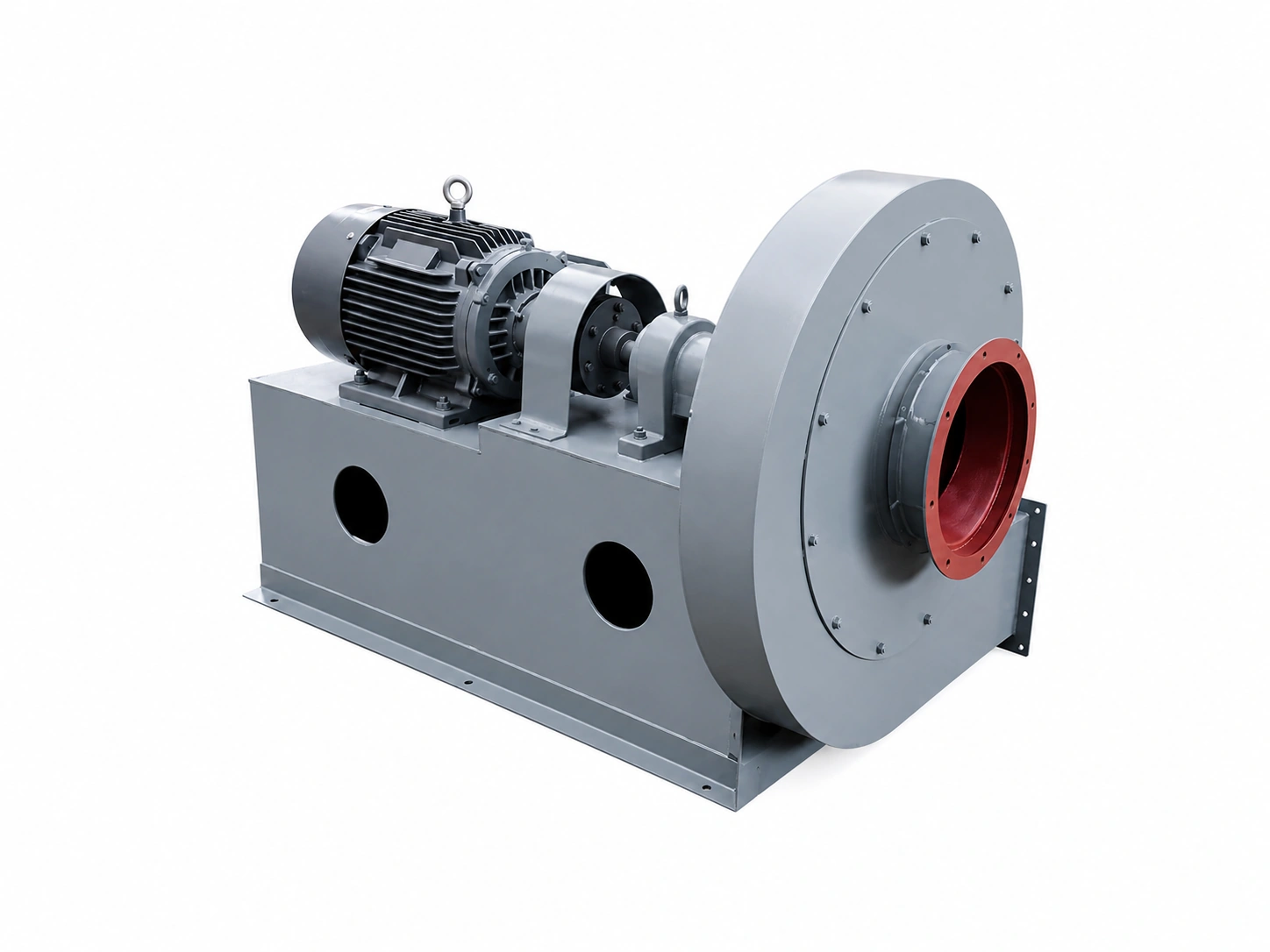

9-12 Центробежный вентилятор высокого давления
Направление вентилятора высокого-давления для более длинных систем воздуховодов, систем подачи воздуха в печи и промышленного оборудования, где при требуемом расходе воздуха необходимо преодолевать значительное сопротивление системы.
РОЛЬ Более высокое сопротивление
СИСТЕМА Воздуховод/Печь
ПРОВЕРЯТЬ Общее сопротивление
ДАВЛЕНИЕ-ПЕРВАЯ ОБЯЗАННОСТЬ · ПРИНУДИТЕЛЬНАЯ ВОЗДУХА
9-19 Центробежный вентилятор высокого давления
Давление-в первом направлении вентилятора для принудительной подачи воздуха, поддержки горения, пневмотранспортировки чистого-воздуха и других промышленных систем со значительным сопротивлением воздуховодов или оборудования.
РОЛЬ Давление-Первое задание
СИСТЕМА Принудительная вентиляция/транспортировка
ПЫЛЬНАЯ СТОРОНА Обзор позиции болельщика
БОЛЬШОЙ ПОТОК ВОЗДУХА + ДАВЛЕНИЕ · БОЛЕЕ ТЯЖЕЛАЯ РАБОТА
9-26 Центробежный вентилятор высокого давления
Направление центробежного вентилятора высокого-давления для систем, сочетающих значительное сопротивление с повышенным расходом воздуха, включая промышленную приточную подачу воздуха, подачу воздуха в печи и транспортировку.
РОЛЬ Воздушный поток + давление
СИСТЕМА Тяжелый промышленный воздух
ПРОВЕРЯТЬ Кривая + нагрузка двигателя
ТЯЖЕЛЫЕ-РАБОТЫ, ВЫСОКОЕ ДАВЛЕНИЕ · ПРОЦЕССОВЫЙ ВОЗДУХ

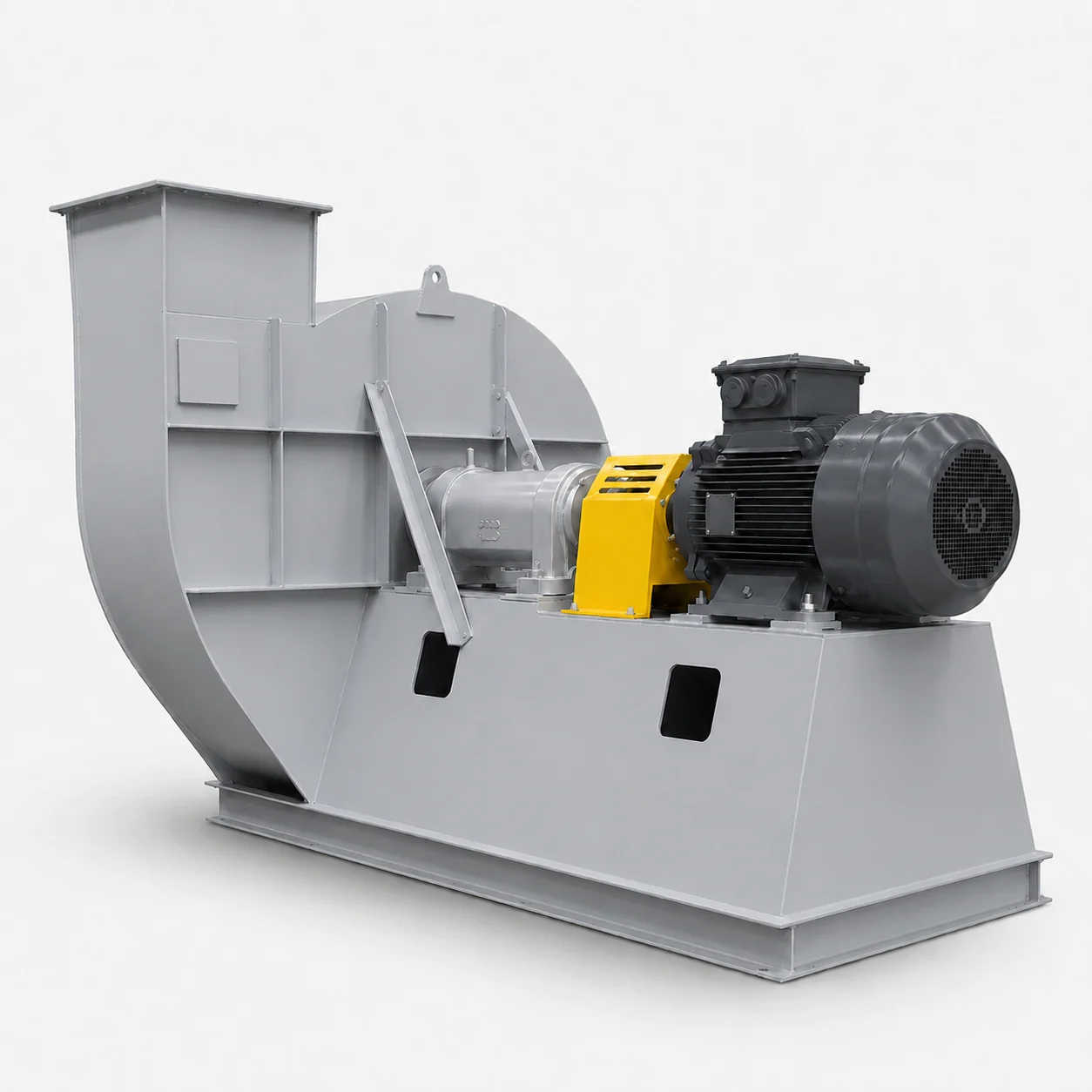

10-16 Центробежный вентилятор высокого давления
Направление-мощного-вентилятора высокого давления для промышленной принудительной вентиляции, подачи воздуха в печи и потока материала,-переносящего воздушный поток, требующего специальной проверки рабочих-точек.
РОЛЬ Тяжелое-давление
СИСТЕМА Печь/Технологический воздух
ПОДТВЕРЖДАТЬ Обязанность + Планировка
02 · СРАВНЕНИЕ СЕРИЙ
Начните с системных обязанностей, а не с названия серии
Данная таблица является предварительным руководством по выбору. Окончательный размер вентилятора, скорость и двигатель должны быть подтверждены исходя из требуемой рабочей точки воздушного потока-давления и фактического состояния системы.
| Ряд | Основное направление | Типичная система | Основная проверка |
|---|---|---|---|
| 8-09 | Продувка под высоким-давлением | Печь/технологический воздух | Воздушный поток + давление |
| 9-12 | Доставка с высоким-сопротивлением | Длинные воздуховоды/оборудование | Сопротивление системы |
| 9-19 | Давление-первый режим | Принудительная вентиляция/транспортировка | Давление + положение вентилятора |
| 9-26 | Более высокий поток воздуха + давление | Пневматические системы-для тяжелых условий эксплуатации | Кривая + нагрузка двигателя |
| 10-16 | Сверхмощный-высокое давление | Печь/процесс/транспортировка | Дежурство + механическая компоновка |
03 · ЛОГИКА ВЫБОРА
Шесть проверок перед выбором серии вентиляторов
Выбор вентилятора высокого-давления – это расчет рабочей-точки. Мощность двигателя или знакомый номер модели сами по себе не могут подтвердить, будет ли вентилятор соответствовать подключенной системе.
01
Требуемый воздушный поток
Подтвердите м³/ч или CFM в фактических условиях эксплуатации.
02
Требуемое давление
Подтвердите, является ли значение проекта статическим или полным давлением.
03
Источник сопротивления
Воздуховоды, фильтры, коллекторы, насадки и технологическое оборудование.
04
Среднее состояние
Проверьте состав газа, температуру, влажность и пыль.
05
Мотор и привод
Напряжение, частота, скорость и схема передачи.
06
Установка
Поворот, угол выпуска, пространство и соединение воздуховодов.
04 · ПУТИ ПРИМЕНЕНИЯ
Распространенные промышленные системы с высоким-сопротивлением
Тип приложения определяет направление запуска, но фактический вентилятор все равно необходимо подтвердить на основании сопротивления системы и требуемой рабочей точки.
Принудительный проект
Воздух для горения, печной воздух и промышленные системы принудительной подачи-воздуха.
Посмотреть заявку →Пневматическая транспортировка
Воздушный поток с более высоким-давлением для проверенных конвейерных систем.
Посмотреть заявку →Сбор пыли
Системы коллектора с высоким-сопротивлением и чистая-сторона вытяжки.
Посмотреть заявку →Печной и технологический воздух
Печи и промышленное оборудование, требующее контролируемого воздуха под высоким-давлением.
Посмотреть заявку →05 · ЗАМЕНА СУЩЕСТВУЮЩЕГО ВЕНТИЛЯТОРА
Заменяете существующий вентилятор высокого-давления?
Когда исходный поток воздуха или давление отсутствуют, оставшаяся механическая информация все равно может помочь восстановить вероятную работу. Не заменяйте вентилятор только за счет мощности двигателя.
Паспортная табличка вентилятора и существующая модель
Мощность двигателя, частота вращения, напряжение и частота
Размеры входного и выходного отверстия
Диаметр рабочего колеса, если можно измерить
Направление вращения и разгрузки
Существующие чертежи, фотографии или кривая производительности
РАБОЧАЯ ГРАНИЦА
Высокое давление не означает все трудные обязанности
Особые условия среды могут потребовать использования другого семейства вентиляторов, материала или механической конструкции, даже если требуемое давление попадает в диапазон высокого-давления.
Коррозионный газ:просмотрите стеклопластик, термопластик, нержавеющую сталь или специальные сплавы.
Опасность взрыва:ознакомьтесь с требованиями к взрывобезопасной-конструкции и двигателю.
Высокая температура:просмотрите котел, печь или высокотемпературную-конструкцию.
Абразивная пыль:проверьте защиту от износа и положение вентилятора.
Передача под очень высоким-давлением:Может потребоваться другой вентилятор или источник воздуха-.
06 · Запрос предложений
Отправьте рабочую точку перед выбором серии
QIYUE FAN может проверить серии 8-09, 9-12, 9-19, 9-26 и 10-16 в соответствии с воздушным потоком, давлением, сопротивлением системы, средним состоянием и требованиями к установке.
РЕКОМЕНДУЕМЫЕ ДАННЫЕ ЗАПРОСА
Расход воздуха· Давление · Сопротивление системы · Температура · Среда / Пыль · Напряжение / Частота · Вращение / Выход · Количество / Назначение
Отправить запрос
