Вентиляторы высокого давления

Обзор продукта



Промышленные-центробежные нагнетатели и вентиляторы высокого давления разработаны для преодоления высокого сопротивления систем в сложных сетях воздуховодов, системах фильтрации и линиях пневмотранспорта. Эти устройства, разработанные специально для непрерывной-работы в сложных промышленных условиях, обеспечивают стабильное создание давления без скачков. Каждый промышленный вентилятор высокого-давления адаптирован к конкретным рабочим точкам с использованием изогнутых назад-или радиальных конфигураций лопастей, что обеспечивает оптимальную аэродинамическую эффективность и механическую долговечность в условиях меняющихся нагрузок.



High Pressure Dust Collection Fan



Ключевые особенности

Возможность высокого статического давления:Обеспечивает стабильное соотношение давлений, подходящее для длинных воздуховодов, циклонных сепараторов и транспортировки плотных-тяжелых-материалов.


Жесткий структурный корпус:Сварной корпус из толстой-углеродистой стали или нержавеющей стали, усиленный структурными ребрами для устранения вибрации и изгиба корпуса под высоким перепадом давления.


Прецизионные-сбалансированные крыльчатки:Динамическая балансировка в соответствии со стандартами ISO 1940 класса 2,5, минимизирующая нагрузку на подшипники и продлевающая срок службы механических устройств.


Термическое управление:Встроенные диски охлаждения вала или высокотемпературные-уплотнения доступны для температур технологического газа до 350 градусов.


Настраиваемые направления выгрузки:Поворотные конфигурации корпуса допускают стандартное приращение на 45 градусов для соответствия существующей планировке объекта и выравниванию воздуховодов.



Технические характеристики и файлы для загрузки



Параметр

Стандартный диапазон/спецификация

Объем воздуха (Q)

1,000 - 120,000 m3/h

Общее статическое давление (Ps)

До 12 000 Па

Рабочая температура

от -20 градусов до +350 градусов

Материал рабочего колеса

Углеродистая сталь Q235B, износостойкая сталь Hardox-, нержавеющая сталь 304/316L

Расположение привода

Расположение 1 (прямое), Расположение 3 (с ременным приводом), Расположение 8 (спаренное)

Технические характеристики двигателя

Эффективность IEC IE3/IE4, IP55, TEFC, 380 В/415 В/690 В, 50 Гц/60 Гц

Акустическая обработка

Дополнительные глушители на впуске/выпуске и звукоизоляционные кожухи.





Конструкция и принцип работы

Принцип работы
Кинетическая энергия передается входящему потоку воздуха или газа через высокоскоростное-вращающееся рабочее колесо промышленного центробежного вентилятора. Когда воздух попадает в отверстие крыльчатки, центробежная сила ускоряет газ в радиальном направлении наружу в спиральный корпус. Спиральный корпус преобразует эту высокую скорость в статическое давление перед выпуском воздуха в выходную сеть воздуховодов.


Структурная сборка
Корпус:Непрерывно сваренные пластины из углеродистой или нержавеющей стали, структурно скрепленные, чтобы выдерживать внутреннее статическое давление до 15 000 Па без структурной усталости.
Вал:Кованая легированная сталь 40Cr, прецизионная-механическая обработка, ультразвуковой контроль на наличие внутренних дефектов и шлифовка со строгими допусками посадки подшипников.
Подшипники:Сферические-сферические роликовые или опорные подшипники для тяжелых условий эксплуатации (SKF, FAG или эквивалентные), рассчитанные на срок службы L10h, превышающий 100 000 часов при номинальной нагрузке.
Уплотнение вала:Лабиринтные уплотнения или сальниковые уплотнения предназначены для предотвращения утечки газа при высоком-давлении или при работе с опасными газами.

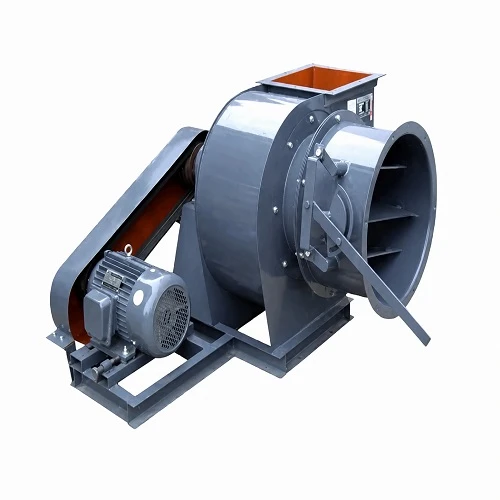

Heavy Duty High Pressure Fan



Приложения


Пневматическая транспортировка

Транспортировка пластиковых гранул, древесной щепы, зерна и сухих порошков по замкнутым-трубопроводным сетям с использованием мощных-промышленных воздуходувок высокого-давления.

Промышленное сжигание

Подача первичного и вторичного воздуха для горения в промышленные котлы, вращающиеся печи и термические окислители.

Сбор и фильтрация пыли

Прокачка воздуха с большим количеством-частиц-насыщенного твердыми частицами через рукавные фильтры, электростатические осадители и мульти-циклонные скрубберы.

Процесс сушки и охлаждения

Обеспечение высокоскоростных-потоков воздуха для непрерывного охлаждения металлических листов, сушки текстиля и химического обезвоживания гранул.



Доступные опции



1

Защита от износа

Термическое напыление из карбида вольфрама или сменные износостойкие вкладыши из стали Hardox, приваренные к лопастям рабочего колеса для работы с абразивными материалами.

2

Коррозионная стойкость

Полностью кислотостойкая-нержавеющая сталь (304, 316L, 2205 Duplex) и специальные защитные покрытия из эпоксидной смолы или ПТФЭ.

3

Искробезопасная-конструкция

Искробезопасная конструкция AMCA типа B-с использованием входных колец из алюминия или бронзы для взрывоопасных или легковоспламеняющихся газовых сред (доступны конфигурации, соответствующие требованиям ATEX).

4

Пакеты дисков

Полные сборки, включая двигатель, преобразователь частоты (ЧРП), датчики вибрации, датчики контроля температуры PT100 и защитные ограждения.




Производство и качество

01/

Резка и формовка пластин:Лазерная резка с ЧПУ и автоматизированная гидравлическая гибка пластин обеспечивают точную согласованность размеров корпусов спиралей и профилей лопастей.

02/

Стандарты сварки:Все сварные швы,-выдерживающие давление, выполняются сертифицированными сварщиками в соответствии со стандартами AWS D1.1 с использованием процессов защитной металлической дуги (SMAW) или газометаллической дуги (GMAW).

03/

Динамическая балансировка:Перед окончательной сборкой каждое готовое рабочее колесо промышленного воздуходувки подвергается автоматической многоплоскостной динамической балансировке на компьютеризированных балансировочных стендах.

04/

Проверка качества:Строгие заводские испытания включают в себя проверку размеров, не-неразрушающий контроль (NDT) важных сварных швов, проверку сопротивления электрической изоляции и двух-часовое механическое испытание на полной скорости, проверяющее скорость вибрации и стабилизацию температуры подшипника.



Часто задаваемые вопросы



Вопрос: Как выбрать правильный промышленный вентилятор высокого давления для системы воздуховодов с переменным сопротивлением?

О: Для выбора вентилятора необходимо построить кривую сопротивления системы (P=R * Q^2) в зависимости от характеристической кривой производительности вентилятора. Выберите рабочую точку вентилятора немного правее пиковой эффективности, чтобы обеспечить стабильную работу-без скачков напряжения, оставляя запас статического давления от 10 % до 15 % для возможной загрузки фильтра с течением времени.

Вопрос: В чем разница между центробежными вентиляторами с прямым-приводом (Конфигурация 1) и-с ременным приводом (Конфигурация 3)?

О: Вентиляторы с прямым-приводом устанавливают крыльчатку непосредственно на вал двигателя, что обеспечивает более высокий механический КПД, нулевое проскальзывание ремня и меньшие требования к техническому обслуживанию. В вентиляторах с ременным-приводом используется отдельный вал и подшипниковый узел, соединенный через шкивы, что позволяет регулировать скорость вращения вентилятора в соответствии с точными требованиями к расходу воздуха и изолировать двигатель от высоких температур газа.

Вопрос: Как снижается износ рабочего колеса при работе с абразивной пылью или частицами?

О: Для работы с абразивными материалами лезвия изготавливаются из пластин из износостойкой-стали 16Mn или Hardox. В качестве альтернативы на зоны повышенного-износа наносятся покрытия из карбида вольфрама. Мы также рекомендуем установить циклонный сепаратор перед входом вентилятора для удаления тяжелых частиц.

Вопрос: Какие показатели эффективности двигателя и электрические стандарты поставляются?

A: Стандартные двигатели соответствуют стандартам IEC IE3 (или NEMA Premium Efficiency) и работают при напряжении 380 В, 415 В или 690 В при частоте 50/60 Гц. Доступны взрывозащищенные двигатели (Exd II BT4 / ATEX, зона 1 или зона 2) для опасных условий эксплуатации.

Вопрос. Какое техническое обслуживание требуется для обеспечения долгосрочной-механической надежности?

О: Плановое техническое обслуживание включает проверку интервалов смазки подшипников (смазка каждые 1000–2500 часов работы в зависимости от температуры), проверку натяжения клинового ремня на моделях с ременным-приводом, контроль уровня вибрации и проверку лопастей рабочего колеса на предмет отложений материала или абразивного износа.

Вопрос: Можно ли использовать нестандартные размеры или фланцевые соединения для проектов замены?

А: Да. Пользовательские размеры входного/выходного отверстия, расположение отверстий под болты-, отверстия для фланцев (ANSI, DIN, JIS) и общие размеры площади могут быть спроектированы так, чтобы соответствовать существующим схемам воздуховодов во время проектов модернизации.
