Система подачи воздуха с высоким сопротивлением

9-12 Высокое давлениеЦентробежный вентилятор

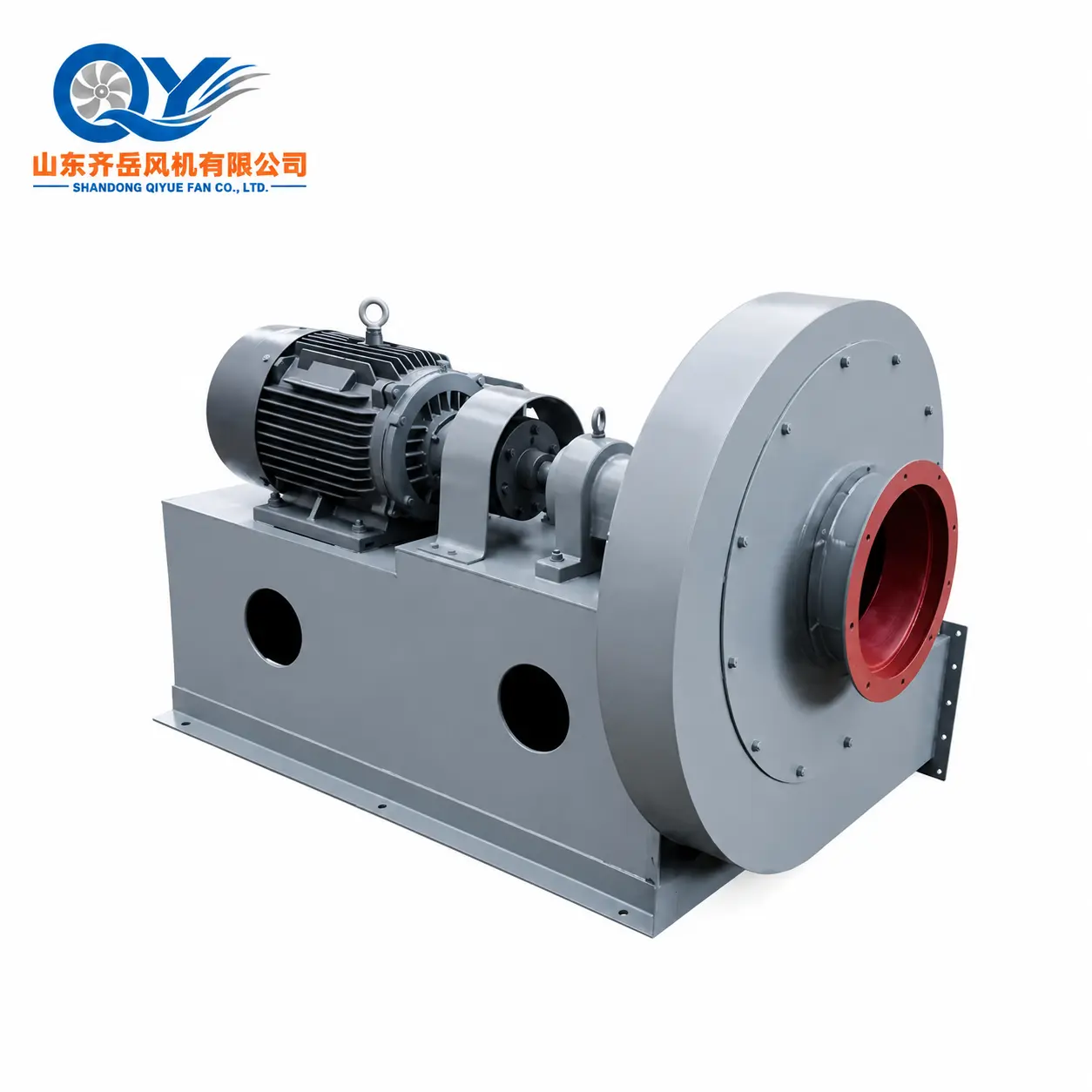

Центробежный вентилятор высокого давления 9-12 используется, когда промышленной воздушной системе необходимо преодолеть более высокое сопротивление, длинные длины воздуховодов, потерю давления в оборудовании или более сильную принудительную-подачу воздуха. Он подходит для подачи воздуха под высоким давлением, технологической вентиляции, подачи вспомогательного воздуха в печь и транспортировки неагрессивного газа.

Вместо простого выбора по названию модели серия 9-12 должна подбираться по рабочей точке: требуемый расход воздуха, общее давление, сопротивление системы, мощность двигателя и направление установки.

Диапазон быстрого выбора

Расход воздуха 1700–9039 m³/h

Давление 11590–21719 Па

Власть 15–90 кВт

Размер вентилятора 6.8 / 7.1 / 7.4D / 7.7D / 8D / 9D

Какую проблему решает вентилятор 9-12?

Во многих системах промышленной вентиляции проблема заключается не только в перемещении воздуха. Настоящая трудность заключается в поддержании достаточного потока воздуха после того, как воздух проходит через воздуховоды, колена, фильтры, заслонки, камеры оборудования или технологические точки с высоким-сопротивлением. Серия 9-12 предназначена для условий работы с более высоким давлением.

Этот вентилятор часто используется, когда обычный центробежный вентилятор не может достичь требуемого давления или когда системе требуется более высокий запас подачи воздуха для непрерывной работы.

Напоминание о выборе: если рабочая точка близка к верхнему диапазону давления, перед подтверждением окончательной модели следует проверить вместе мощность двигателя, скорость вентилятора, расположение воздуховодов и запас безопасности.

Подходящие условия труда

Длинный воздуховод для подачи воздуха

Используется там, где длина воздуховода, колена и ответвления создают явную потерю давления.

Доставка технологического оборудования по воздуху

Подходит для оборудования, требующего стабильного объема воздуха при более высоком сопротивлении системы.

Промышленная принудительная продувка

Применяется в системах принудительной подачи-подачи воздуха, где стабильность давления важнее простого объема выхлопных газов.

Транспортировка не-агрессивного газа

Может использоваться для транспортировки чистого газа или газа с низким-запылением, когда среда не-агрессивна и не-вязка.

Данные о производительности

В следующей таблице показаны основные размеры вентиляторов 9–12, скорость, диапазон давления, диапазон воздушного потока и конфигурация двигателя. Эти данные предназначены для предварительного отбора. Конечный вентилятор следует проверить на соответствие фактической рабочей точке.

Номер вентилятора.

Скорость
об/мин

Общее давление
Па

Расход воздуха
m³/h

Модель двигателя

Власть
кВт

9-12 6.8

2930

11590–11740

1700–4460

Y160M2-2 / Y180M-2

15–22

9-12 7.1

2900

12347–12739

2074–4990

Y160M2-2 / Y200L1-2

15–30

9-12 7.4D

2900

13416–13465

2349–6315

Y160M2-2 / Y225M-2

15–45

9-12 7.7D

2930

14543–14583

2349–6315

Y180M-2 / Y225M-2

22–45

9-12 8D

2950

16216–16729

2996–7133

Y200L1-2 / Y250M-2

30–55

9-12 9D

2970

20803–21719

4295–9039

Y225M-2 / Y280M-2

45–90

Как подтвердить рабочую точку

Шаг 1. Подтвердите поток воздуха Укажите требуемый объем воздуха в м³/ч или CFM.

Шаг 2. Подтвердите давление Укажите общее давление или статическое давление и опишите сопротивление воздуховода, если таковое имеется.

Шаг 3: Подтвердите средний уровень Проверьте температуру, содержание пыли, влажность и является ли газ коррозионным или липким.

Шаг 4. Подтвердите установку. Подтвердите направление розетки, направление вращения, напряжение двигателя и место для установки.

Примечания перед цитатой

Серия 9-12 имеет вентиляторы разных размеров и варианты двигателей. Цитата не должна основываться только на имени фаната. Чтобы избежать неправильного выбора или ненужного превышения размера двигателя, Qiyue Fan проверит поток воздуха, давление, мощность двигателя, рабочую среду и условия установки на месте, прежде чем подтвердить рекомендуемую модель.

Если в проекте предусмотрены особые требования к температуре, пыли, непрерывной работе или расположению воздуховодов, отправьте подробную информацию о рабочих условиях вместе с запросом.
