Серия 6-27 / Малый воздушный поток · Высокое давление

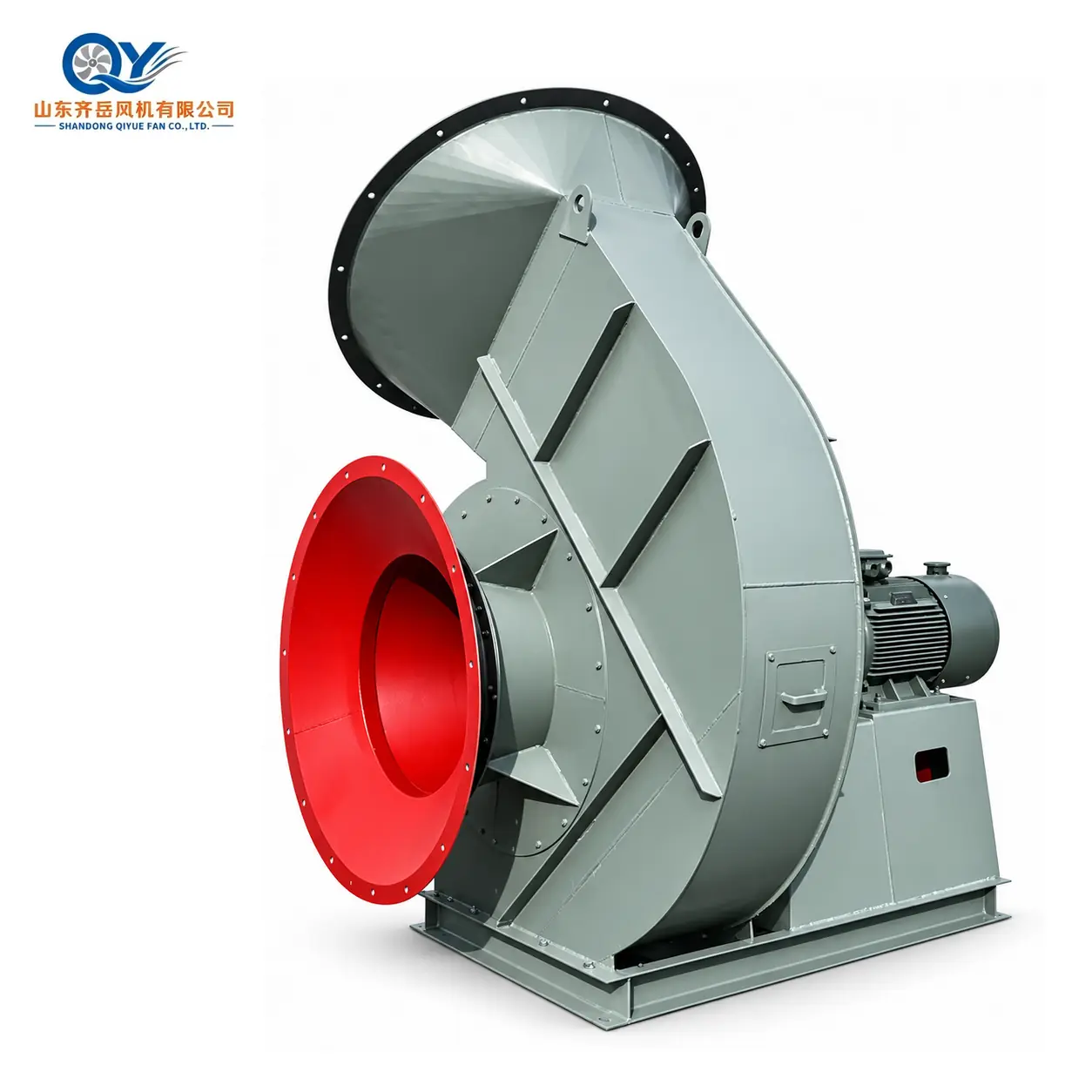

6-27 Центробежный вентилятор высокого давления
6-27 — компактный центробежный вентилятор высокого-давления, разработанный для промышленных задач, требующих относительно небольшого расхода воздуха при значительно более высоком давлении. Он подходит для подачи технологического воздуха, вентиляции оборудования, лабораторных систем, обработки стекла и других применений, требующих обработки воздуха с высоким-сопротивлением.
72–621 m³/h 6600–7492 Па 2,2 кВт
РАСХОД ВОЗДУХА
72–621 m³/h
ОБЩЕЕ ДАВЛЕНИЕ
6600–7492 Па
СКОРОСТЬ
2900 об/мин
ВОДИТЬ МАШИНУ
A-Тип Прямой
6-27 серия
Технический индекс
01Обзор 02Должность 03Строительство 04Производительность 05Середина 06Ориентация 07Выбор 08Связанные фанаты 09Ресурсы 10Часто задаваемые вопросы
Краткие факты
Малый воздушный поток
Высокое давление
2900 об/мин
A-Тип с прямым приводом
Промышленный технологический воздух
Высокое давление
2900 об/мин
A-Тип с прямым приводом
Промышленный технологический воздух
01 / Технический обзор
Напорный-первый вентилятор для небольших объемов воздуха
Серия 6-27 занимает другую рабочую зону, чем обычные заводские вентиляторы. Его воздушный поток относительно невелик, а доступное давление значительно выше.
Это делает вентилятор подходящим для оборудования, требующего концентрированной подачи воздуха под высоким-давлением, а не для вентиляции помещений с большим-объемом.
02 / Должность
Когда 6–27 имеет смысл
Малый воздушный поток
Применения, где требуется только ограниченный объем технологического воздуха.
Высокое сопротивление
Системы с ограничительным оборудованием, небольшими проходами или технологическими компонентами, требующими высокого доступного давления.
Технологический воздух
Принудительная подача воздуха для инструментов, лабораторного оборудования, обработки стекла и некоторых промышленных процессов.
Не общая вентиляция
Для вентиляции цеха-большого объема обычно более подходит-центробежный или осевой вентилятор общего назначения.
03 / Строительство
Компактная центробежная установка с прямым-приводом
01
Одиночный вход
Компактный центробежный воздушный канал для создания концентрированного давления.
02
-Тип диска
Крыльчатка приводится в движение напрямую от двигателя, что обеспечивает компактность конструкции.
03
Высокоскоростной-режим
Эталонные характеристики основаны на работе примерно при 2900 об/мин.
04
Вариант фильтра
Конфигурации Legacy 6-27 могут включать впускной фильтр для очистки приточного воздуха.
04 / Эталонная производительность
6-27 Эталонные рабочие точки
Справочная скорость: 2900 об/мин. Опубликованные данные устаревшего каталога показаны для предварительной инженерной проверки.
| ТОЧКА | ПОТОК ВОЗДУХА м³/ч | ОБЩЕЕ ДАВЛЕНИЕ Па | ЭФФЕКТИВНОСТЬ % | МОТОР |
|---|---|---|---|---|
| 1 | 72 | 7,492 | 62 | 2,2 кВт |
| 2 | 120 | 7,463 | 74 | 2,2 кВт |
| 3 | 140 | 7,453 | 77.5 | 2,2 кВт |
| 4 | 182 | 7,357 | 82 | 2,2 кВт |
| 5 | 240 | 7,277 | 82 | 2,2 кВт |
| 6 | 301 | 7,061 | 76 | 2,2 кВт |
| 7 | 574 | 6,800 | 50 | 2,2 кВт |
| 8 | 621 | 6,600 | 45 | 2,2 кВт |
Эти значения являются баллами производительности справочного каталога. Окончательные характеристики поставки должны быть подтверждены в соответствии с выбранной конфигурацией QIYUE, расположением впуска и фактическими условиями эксплуатации.
05 / Средние условия
Разработан в первую очередь для чистого промышленного воздуха.
Середина
Воздух или другие неопасные-газы, совместимые с материалом вентилятора.
Температура
Состояние по справочному каталогу: максимум примерно 55 градусов.
Загрузка частиц
Контрольный предел для пыли и твердых частиц: менее или равен 150 мг/м³.
Специальный газ
Коррозионные, взрывоопасные, горячие или сильно запыленные среды- требуют отдельной инженерной проверки.
06 / Вращение и выпуск
Подтвердите ротацию и разгрузку перед началом производства
Вращение
По часовой стрелке или против-часовой стрелки в зависимости от требуемой схемы установки.
0 градусов
Эталонная ориентация выпуска доступна в устаревших конфигурациях.
90 градусов
Альтернативное расположение выпускных отверстий для прокладки воздуховодов.
180 градусов
Альтернативная ориентация выпускного отверстия в зависимости от установки.
07 / Информация для выбора
Что отправить на выбор 6-27
01 · Воздушный поток- Требуемый рабочий расход воздуха в м³/ч.
02 · Давление- Требуемое статическое или полное давление в Па или кПа.
03 · Средний- Чистый воздух, газовый состав, запыленность и влажность.
04 · Температура- Нормальная и максимальная рабочая температура.
05 · Фильтр- Подтвердите, требуется ли устройство впускной фильтрации.
06 · Вращение- По часовой стрелке/против-часовой стрелки и ориентация выпускного отверстия.
07 · Электрика- Напряжение, частота, фаза и количество.
09 / Технические ресурсы
Ссылки на выбор
10 / Часто задаваемые вопросы
6-27 вопросов о вентиляторах высокого давления
Какова основная характеристика вентилятора 6-27?
Серия 6-27 отличается очень небольшим воздушным потоком в сочетании с относительно высоким давлением, что отличает ее от обычных промышленных вентиляторов.
Каков эталонный диапазон расхода воздуха?
Опубликованная эталонная производительность составляет примерно от 72 до 621 м³/ч.
Какое давление может обеспечить вентилятор?
Эталонные точки производительности охватывают общее давление примерно от 6600 до 7492 Па.
Подходит ли 6-27 для вентиляции цеха?
Обычно нет. Его рабочая зона лучше подходит для небольших-объемов высокого-технологического воздуха, чем для общей вентиляции больших-пространств.
Может ли вентилятор работать с газом высокой-температуры?
Стандартная эталонная конфигурация предназначена для газа с относительно низкой-температурой. Для более высоких-температур требуется другая конфигурация вентилятора и инженерная проверка.
Какая информация необходима перед предложением?
Укажите поток воздуха, давление, среду, температуру, состояние входа, вращение, направление выхода, напряжение, частоту и количество.
6-27 Выбор вентилятора высокого давления
Отправьте требуемый режим малого-расхода и высокого-давления.
Воздушный поток · Давление · Среда · Температура · Входной фильтр · Вращение · Угол выхода · Напряжение · Частота · Количество
