Серия HTF-Ⅱ/Двухскоростная система дымоудаления-

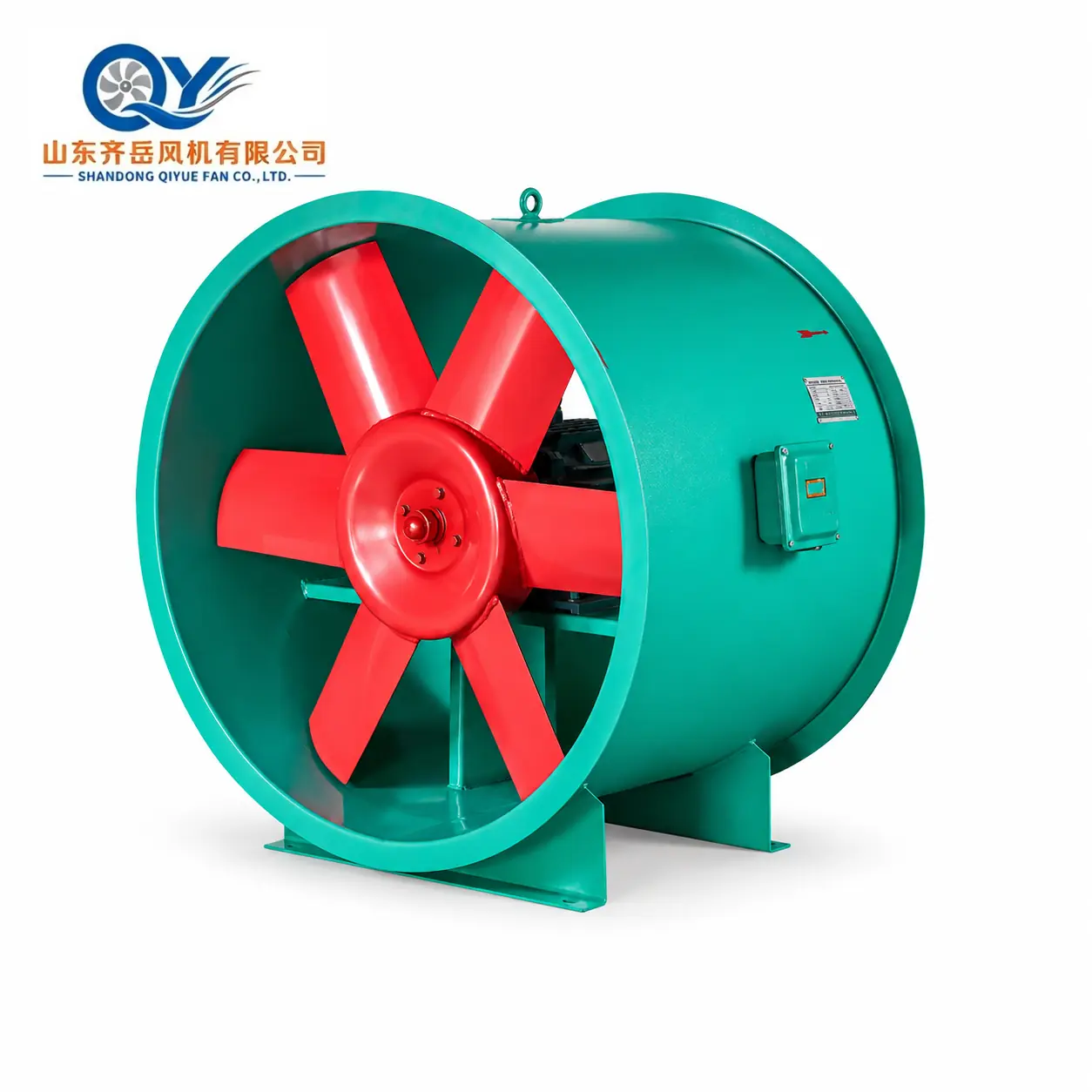

HTF-Ⅱ Двухскоростной осевой вентилятор для дымоудаления и пожаротушения
Двухскоростной-осевой вентилятор, сочетающий в себе нормальную вентиляцию и аварийную пожарную-дымоотводку в одной системе. Работа на низкой-скорости обеспечивает ежедневную вентиляцию, а работа на высокой-скорости обеспечивает увеличение потока воздуха и давления для экстренного удаления дыма.
Нет. 5–10 3,410–45,679 m³/h 127–770 Па
РАСХОД ВОЗДУХА
3,410–45,679 m³/h
ПОЛНОЕ ДАВЛЕНИЕ
127–770 Па
ЭКСПЛУАТАЦИЯ
Две-скорости
РАЗМЕР ВЕНТИЛЯТОРА
Нет. 5–10
HTF-Ⅱ Серия
Технический индекс
01Обзор 02Двухскоростной-режим 03Строительство 04Производительность 05Установка 06Приложения 07Выбор 08HTF-Ⅰ против Ⅱ 09Ресурсы 10Часто задаваемые вопросы
Краткие факты
Двухскоростной-осевой вентилятор
Нет. 5–10
Ежедневная вентиляция
Аварийный дымоудаление
Две эксплуатационные обязанности
Нет. 5–10
Ежедневная вентиляция
Аварийный дымоудаление
Две эксплуатационные обязанности
01 / Технический обзор
Один вентилятор для нормальной вентиляции и аварийного дымоудаления
HTF-Ⅱ — это двухскоростная версия семейства осевых вентиляторов HTF с противопожарным-дымоудалением. Две рабочие скорости позволяют одной системе вентиляции обслуживать различные требования к расходу воздуха и давлению в нормальных и аварийных условиях.
Работа на низкой-скорости обычно используется для плановой вентиляции. При срабатывании системы пожарного-дымоудаления вентилятор переключается в режим работы с более высокой-скоростью в соответствии с логикой управления проектом.
02 / Двухскоростная логика работы-
Отдельные ежедневные и аварийные рабочие точки
НИЗКАЯ СКОРОСТЬ
Нормальная вентиляция
Снижение расхода и давления воздуха для ежедневной вентиляции здания или-парковки.
ВЫСОКОСКОРОСТНОЙ
Дымоудаление
Повышенный поток воздуха и давление при активации системы аварийного дымоудаления-.
Обе рабочие точки должны быть предусмотрены.
Не выбирайте HTF-Ⅱ, используя только аварийный поток воздуха. Как нормальную рабочую точку вентиляции, так и рабочую точку аварийного дымоудаления-следует сверять с выбранным вентилятором и схемой управления.
03 / Строительство
Осевой вентилятор с двухскоростным-двигателем
01
Осевое рабочее колесо
Крыльчатка с осевым-потоком выбрана так, чтобы удовлетворять двум требуемым условиям эксплуатации.
02
Двухскоростной-двигатель
Комбинация полюсов двигателя и мощности должна быть подтверждена соответствием выбранной производственной спецификации.
03
Цилиндрический корпус
Линейный корпус позволяет устанавливать его в системах дымоудаления и вентиляции.
04
Интерфейс управления
Переключение высокой/низкой скорости должно быть согласовано с проектной системой управления пожарной сигнализацией и вентиляцией.
04 / Эталонная производительность
HTF-Ⅱ Двойной-диапазон выбора скорости
Опубликованные данные серии HTF-Ⅱ показаны ниже в виде конверта справочной информации. Окончательная мощность двигателя и подробные рабочие точки должны быть подтверждены в соответствии с выбранной производственной спецификацией.
РАЗМЕР
Ø мм
ПОТОК ВОЗДУХА м³/ч
ДАВЛЕНИЕ Па
СКОРОСТЬ об/мин
ШУМ
№5
500
3,410–9,824
188–752
1450 / 2900
Меньше или равно 75
№6
600
6,599–16,090
127–760
1450 / 2900
Меньше или равно 75
№7
700
12,518–24,380
267–728
960 / 1450
Меньше или равно 80
№8
800
17,222–31,421
263–723
960 / 1450
Меньше или равно 80
№9
900
18,216–33,510
246–765
960 / 1450
Меньше или равно 81
№10
1000
24,019–45,679
276–770
960 / 1450
Меньше или равно 81
Мощность двигателя HTF-Ⅱ и комбинации полюсов различаются в зависимости от опубликованных серийных версий. Перед составлением предложения подтвердите окончательную спецификацию высокоскоростного-/низкоскоростного-двигателя вместе с обеими требуемыми рабочими точками.
05 / Установка и обзор общедоступной версии
Подтвердите установочный чертеж перед изготовлением
Диаметр вентилятора
Подтвердите выбранные размеры корпуса и фланца № 5–10.
Общая длина
Оставьте место для двухскоростного двигателя и доступа для обслуживания.
Монтажная база
Расстояние между опорами и расположение-монтажных отверстий должны соответствовать утвержденному чертежу общего вида.
Электрический доступ
Обеспечьте подходящий доступ к проводке высокоскоростного/низкоскоростного двигателя и соединениям управления.
Окончательные размеры будут соответствовать подтвержденной производственной конфигурации HTF-Ⅱ. Не изготавливайте фланцы воздуховодов или опоры только на основе размеров из общего каталога.
06 / Подходит для приложений
Проекты, требующие как вентиляции, так и дымоудаления
Подземные гаражи
Ежедневная вытяжная вентиляция автомобиля-в сочетании с аварийным дымоудалением.
Коммерческие здания
Системы механической вентиляции, которые также являются частью стратегии-контроля дыма.
Промышленные здания
Нормальный воздухообмен с отдельным высокоскоростным аварийным режимом работы.
Подземные сооружения
Двойные системы-вентиляции и дымоудаления-, где количество оборудования должно быть уменьшено.
07 / Перед выбором
Отправьте два рабочих состояния, а не одно
01
Нормальный воздушный поток
Требуется низкая-скоростная вентиляция.
02
Нормальное давление
Сопротивление системы при обычной вентиляции.
03
Аварийный воздушный поток
Требуется высокоскоростной-пожарный-поток дымоудаляющего воздуха.
04
Аварийное давление
Требуемое давление в рабочей точке дымоотвода-.
05
Температурный режим
Требуемая температура дыма и продолжительность работы.
06
Логика управления
Требования к переключению высокой/низкой скорости и-интерфейсу управления пожаром.
07
Электрический
Требования рынка к напряжению, частоте, фазе и месту назначения-.
08 / Путь к продукту
HTF-Ⅰ или HTF-Ⅱ?
ХТФ-Ⅰ
Односкоростной
В первую очередь для определенных условий эксплуатации при пожаре-дымоотводе.
HTF-Ⅱ
Двойная скорость
Сочетает в себе рутинную вентиляцию и аварийную дымоотводку в одном вентиляторе.
09 / Технические ссылки
Сопутствующие инженерные руководства
ВОЗДУШНЫЙ ПОТОК И ДАВЛЕНИЕ
Объяснение воздушного потока и давления промышленного вентилятора →ВЫБОР ВЕНТИЛЯТОРА
Центр выбора промышленных вентиляторов →10 / Часто задаваемые вопросы
HTF-Ⅱ Вопросы фанатов Double-Speed
В чем основная разница между HTF-Ⅰ и HTF-Ⅱ?
HTF-Ⅰ — односкоростной-вентилятор, а HTF-Ⅱ использует двухскоростной двигатель, поэтому один и тот же вентилятор может обеспечивать нормальную вентиляцию и аварийное удаление дыма.
Какие размеры обычно доступны?
Широко публикуемая серия HTF-Ⅱ охватывает номера с 5 по 10.
Каков эталонный диапазон расхода воздуха?
Опубликованные справочные данные охватывают примерно от 3410 до 45679 м³/ч для обеих рабочих скоростей.
Нужно ли предоставлять два дежурных пункта?
Да. Обеспечьте необходимый поток воздуха и давление как для нормальной низкоскоростной-вентиляции, так и для экстренной-вытяжной дымоудаления.
Почему мощность двигателя не зависит только от размера вентилятора?
В различных производственных конфигурациях HTF-Ⅱ используются разные комбинации полюсов двигателя и мощности. Конечный двигатель должен быть согласован с обеими рабочими точками.
Какая информация о проекте необходима для предложения?
Отправьте нормальный расход и давление воздуха, аварийный расход и давление воздуха, температуру и продолжительность дыма, расположение установки, напряжение, частоту, требования к контролю и количество.
HTF-Ⅱ Выбор вентилятора с двойной-скоростью
Отправьте как обычные, так и аварийные пункты дежурства.
Низкая-скорость воздушного потока и давление · Высокая-скорость воздушного потока и давление · Температура дыма · Установка · Напряжение · Частота · Количество
